L’elettromagnete, chiamato anche elettrocalamita, è un elemento elettrotecnico costituito da un nucleo in materiale ferromagnetico (di solito ferro dolce) su cui è avvolto un solenoide, ovvero una bobina di molte spire di filo elettrico. Lo scopo dell’elettromagnete è di generare un campo magnetico da una corrente elettrica e si differenzia per questo dall’induttore, dove il fenomeno dell’induttanza è sfruttato per accumulare energia.

CERTIFICAZIONI
Tutti gli elettromagneti descritti sono certificati.

DATI TECNICI
Tutti i prodotti sono corredati di schede tecniche che verranno fornite in formato elettronico sulla email indicata nell’ordine.

Serie SCEM
I magneti SCEM possono essere utilizzati laddove non ci siano uscite di emergenza o via di fuga che richiedano di adempiere a particolari caratteristiche. Essi sono disponibili in una vasta gamma di modelli per soddisfare ogni esigenza di sicurezza e possono essere combinati, per esempio, con un sistema di controllo accessi o utilizzati al posto di un incontro elettrico in cui sono richieste elevate forze di tenuta. Grazie alla loro semplicità di installazione e all’aspetto discreto, i magneti SCEM sono un’ottima soluzione anche a porta già installata.

CAMPI D’IMPIEGO
Accessori per porte metalliche; porte e portoni tagliafuoco; vetrate tagliafuoco; serramenti; etc ..

La storia: Elettromagneti applicati alle chiusure tecniche

Intorno al 1980, il campo magnetico derivante da un Elettromagnete cominciò ad essere utilizzato in edilizia e, più esattamente, nel campo dei serramenti di sicurezza.

Un’azienda svizzera cominciò a produrre un’elettrocalamita, di dimensioni e peso molto contenuti, che alimentata a bassa tensione (12 Vdc – 24 Vdc) sviluppava un campo magnetico capace di resistere ad una forza di alcune migliaia di Newton. Questo elettromagnete veniva inserito in un carter di alluminio affinché potesse essere fissato al montante di un telaio di una porta. Sull’anta della porta stessa veniva fissata una piastra di ferro trattato che doveva essere attratta dall’elettromagnete. In questo modo la porta sarebbe stata tenuta chiusa dall’elettromagnete quando alimentato ma si sarebbe sicuramente aperta in mancanza di alimentazione.

Questa applicazione ebbe subito un grande successo nel campo delle uscite di emergenza perché garantiva una sicurezza contro l’effrazione senza utilizzare delle parti meccaniche ma, allo stesso tempo, assicurava l’apertura della porta, senza l’intervento umano, in caso di mancanza di corrente.

L’evoluzione di questo sistema ha portato il settore edile ad utilizzare massicciamente l’elettromagnete come elemento di chiusura elettrico. Oggi viene utilizzato in svariati modi a seconda delle dimensioni, degli utilizzi, dei profili e del tipo di porta. Associato ad un sensore ad effetto Hall, il campo magnetico sviluppato dall’elettromagnete dà un segnale di stato dell’anta che lo rende particolarmente idoneo nel settore del controllo degli accessi.

Situato all’interno o all’esterno (zona sicura) del locale filtro è costituito da:

– Apparecchio per la misurazione differenziale di pressione, 1 unità;

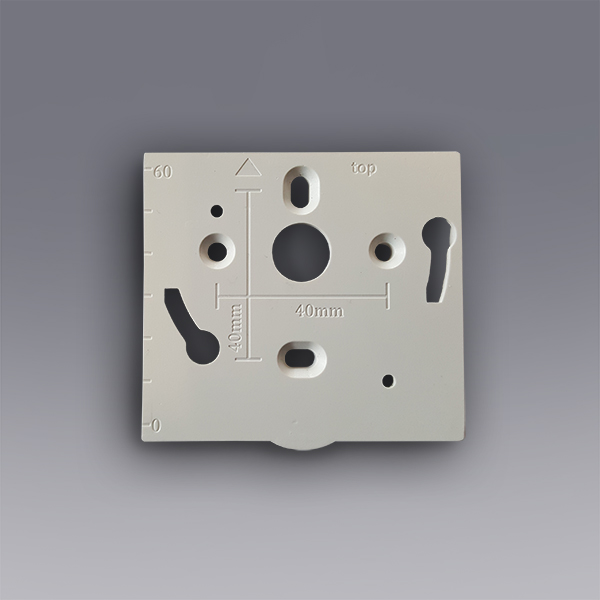

– Supporto di montaggio, 1 unità;
– Tubicino flessibile in plastica, lunghezza 1,5 Mtl., 1 unità;

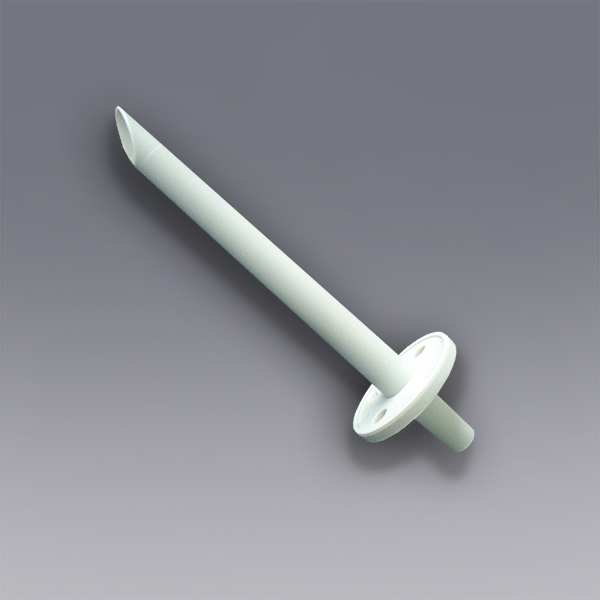

– Tubicino terminale rigido in plastica, 2 unità
– Viti e tasselli, 2 unità

FUNZIONE

Quando il Misuratore Differenziale di Pressione è attivo indica la sovrappressione esistente all’interno del filtro.

Abbinato al QSLAVE^® PLCmicro interagisce direttamente con l’autoregolazione dell’impianto.

Misurazione in Pascal : es.: 30 Pa = 0,03 Mbar

POSIZIONAMENTO

Il Misuratore differenziale di pressione può essere posizionato a parete all’interno o all’esterno (zona sicura) del LOCALE FILTRO FUMI in modo tale che, il dato fornito in PASCAL (Visualizzazione in digitale) sia ben visibile.

Nel caso il quadro venisse posto nella zona sicura, su richiesta del progettista, anche il misuratore differenziale di pressione dovrà essere posizionato nella zona sicura in adiacenza.

SCELTA DELLA PARETE

Potrà essere posizionato sulla parete di separazione che divide il filtro fumi da una zona “SICURA”, quindi non soggetta a carico di incendio (es.: scala del condominio), in cui la pressione durante il periodo di incendio sarà tendente e/o uguale a “ 00,0 Pascal” oppure nella parete in prossimità ma con presa d’aria sempre sulla parete della zona “SICURA”,

INSTALLAZIONE SU PARETE

Fissare il Misuratore differenziale di pressione sulla parete, in adiacenza praticare un foro passante nel muro il quale dovrà essere attraversato dal “tubo in cristallo”/gomma fornito (si consiglia di utilizzare a protezione un tubo corrugato e/o rigido entro cui far passare la parte a vista del “tubo in cristallo”/gomma); sulla parete opposta connettere al “tubo in cristallo”/gomma con il tubicino in PVC a sporgere e fissarlo alla parete.

Installazione su parete adiacente

Nel caso doveste fissare il Misuratore differenziale di pressione in una parete adiacente, potrete utilizzare il “tubo di cristallo”/gomma fornito inserito all’interno di una tubazione, che ha una lunghezza di 1,50 Mtl.

N.B. Nell’inserire il “tubo in cristallo”/gomma nell’attraversamento della parete fate attenzione che nessun detrito si inserisca all’interno dello stesso, potrebbe danneggiare irreparabilmente il Misuratore differenziale di pressione e/o non permettere un corretto funzionamento dello stesso.

ALIMENTAZIONE

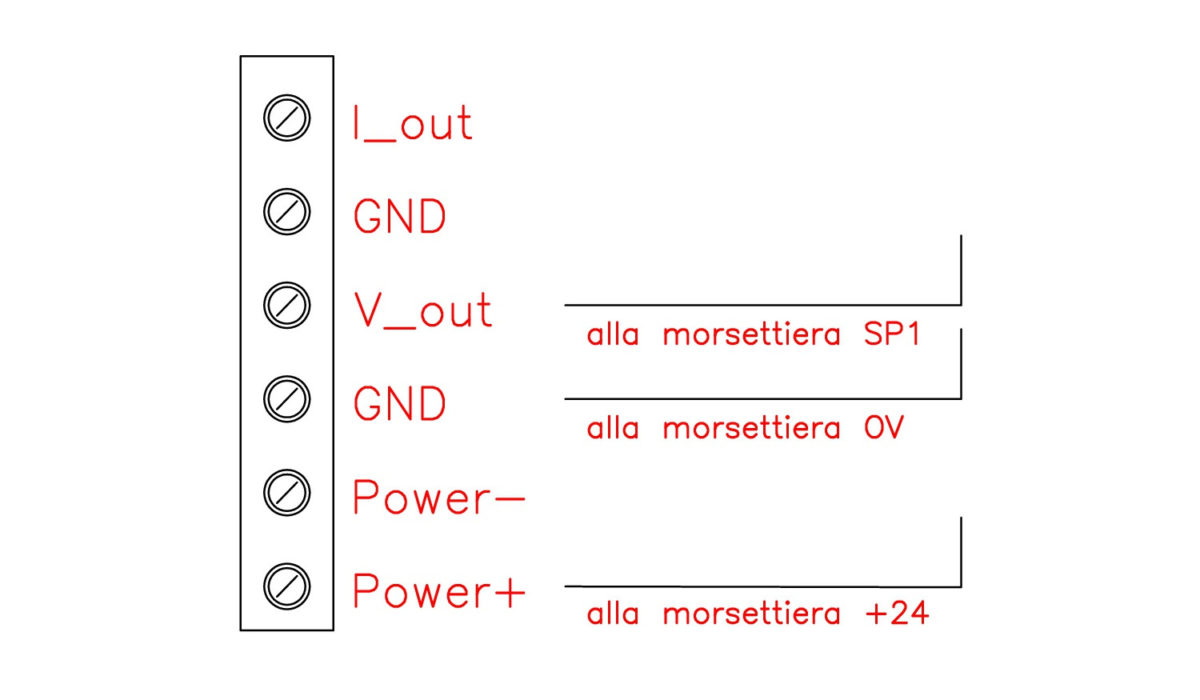

Il Misuratore differenziale di pressione deve essere alimentato a 24 Vcc. dal quadro di comando dell’impianto Filtro Fumi.

VEDERE SCHEMI ELETTRICI FORNITI per le connessioni.

Nel caso in cui non fosse presente un impianto di rivelazione incendi centralizzato è opportuno ripiegare con l’installazione di un sistema di “ATTIVAZIONE IMPIANTO LOCALIZZATO”. Questo sistema prevede l’utilizzo di “Rivelatori di fumo/temperatura” e “Pulsanti di attivazione manuale” senza dimenticare che un impianto di rivelazione deve essere rispondente alla NORMATIVA UNI EN9795 “Sistemi fissi automatici di rivelazione e di segnalazione allarme d’incendio – Progettazione, installazione ed esercizio”.

Si ricorda che NON è buona norma (pur se non vietato e spesso dettato dal mero risparmio economico) associare un impianto di pressurizzazione ad un solo rivelatore, anche se ciò è possibile a fronte di un progetto di Fire Safety Engineering. La proposta di ESSECI è quella di eseguire sempre un impianto nel rispetto della normativa vigente, quindi identifichiamo un kit di prodotti  costruiti e rispondenti alle Norme EN54, il kit si compone di: CENTRALINA DI RIVELAZIONE INCENDI, RIVELATORI, TARGA OTTICO ACUSTICA – ALLARME INCENDIO e PULSANTE MANUALE DI ATTIVAZIONE.

Il consiglio è di utilizzare comunque almeno un minimo di tre rivelatori oltre a quello installato nel filtro, garantendo così una superficie minima di rivelazione che può raggiungere i 60/90 m² esterni ed in prossimità del locale filtro.

Il Kit può essere ampliato utilizzando ulteriori componenti a seconda delle esigenze di spazio e di distribuzione, offrendo così la facoltà di integrare un maggior numero di rivelatori, targhe e pulsanti sotteso ad un unico sistema.

– CENTRALE CONVENZIONALE DI RIVELAZIONE INCENDIO EN54 a 2 espandibile fino ad 8 zone con 2 uscite controllate completa con due batterie da 12v 7Ah.
– PULSANTE CONVENZIONALE EN 54 in apposito contenitore per l’attivazione manuale del sistema ad 1 scambio
– RIVELATORE DI FUMO E TEMPERATURA EN54 (MULTICRITERIO) completo di base di fissaggio
– PANNELLO OTTICO ACUSTICO EN54 con led ad alta efficienza indicante “Allarme Incendio”

Rivelazione Localizzata contemplata nel D.M. 03 Agosto 2015

S.7.2      Livelli di prestazione 1.

Nella tabella S.7-1 sono indicati i livelli di prestazione per la rivelazione e allarme incendio

Livello di prestazione	Descrizione
I	La rivelazione e allarme incendio è demandata agli occupanti
II	II Segnalazione manuale e sistema d’allarme esteso a tutta l’attività
III	Rivelazione automatica estesa a porzioni dell’attività, sistema d’allarme, eventuale avvio automatico di sistemi di protezione attiva
IV	Rivelazione automatica estesa a tutta l’attività, sistema d’allarme, eventuale avvio automatico di sistemi di protezione attiva

Tabella S.7-1: Livelli di prestazione per rivelazione ed allarme incendio
